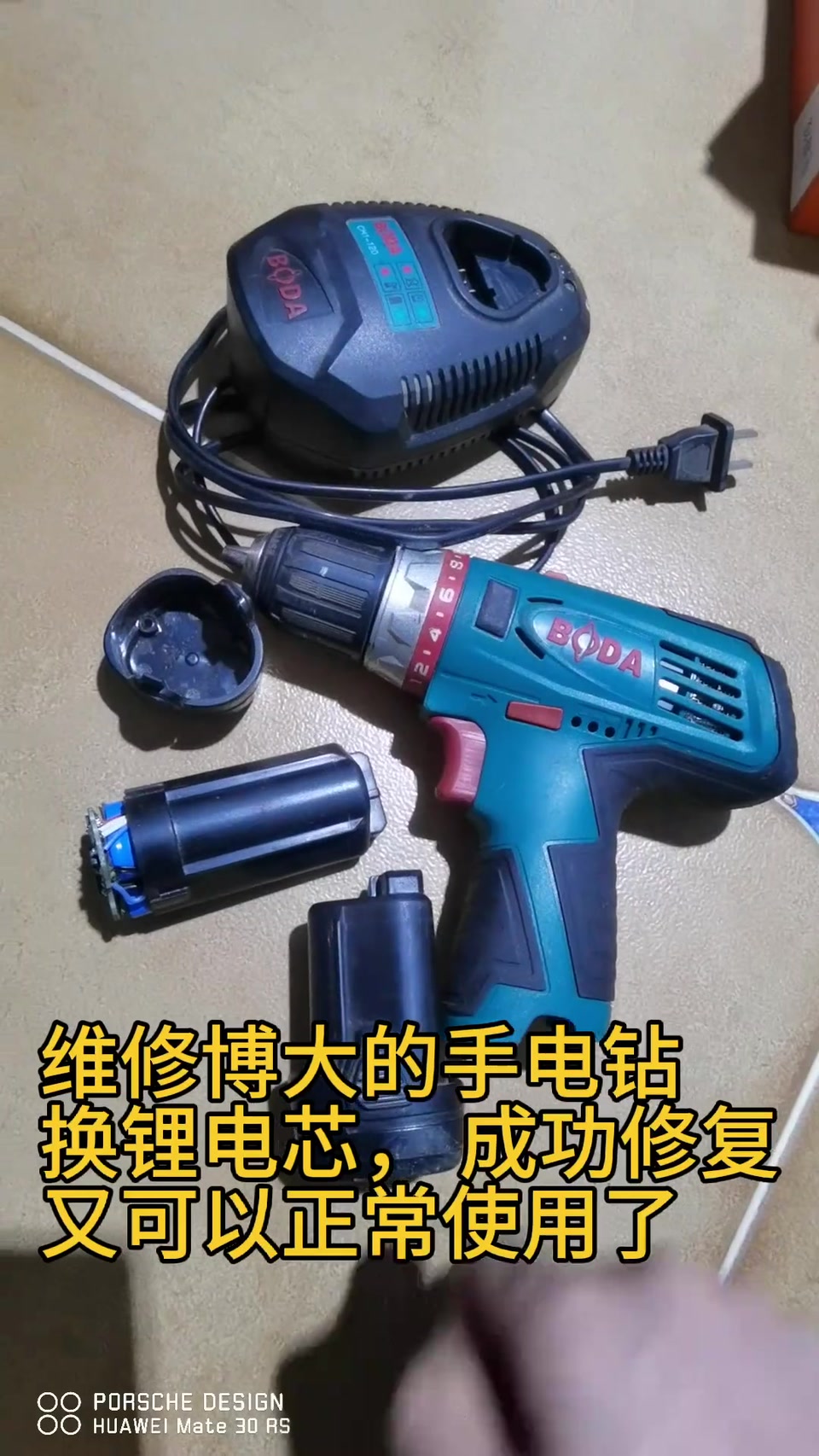

Reparo un taladro inalámbrico Boda: celdas de litio nuevas y montaje del pack soldado por puntos. Un amigo iba a tirar un taladro estropeado: las dos baterías muertas, el taladro también, solo el cargador funcionaba. Ya lo he reparado, así que no se lo devuelvo, me lo quedo yo
Ajustes propios del creador tal como los indica en el vídeo (las marcas de tiempo enlazan al momento exacto). No son parámetros oficiales: prueba primero en chatarra.
Lista de materiales
Soldadora, accesorios, consumibles y componentes usados en este trabajo; cantidades y especificaciones editables Descargar BOMDescripción
Taladro inalámbrico Boda estropeado que regaló un amigo: motor en cortocircuito echando humo, las dos baterías muertas; se cambia el motor por el de un taladro viejo, se ponen 3 celdas de potencia de 2500mAh 12C (resistencia interna de 12mΩ), una soldadora por puntos compacta suelda sobre las posiciones originales de los cables y se recuperan las dos baterías

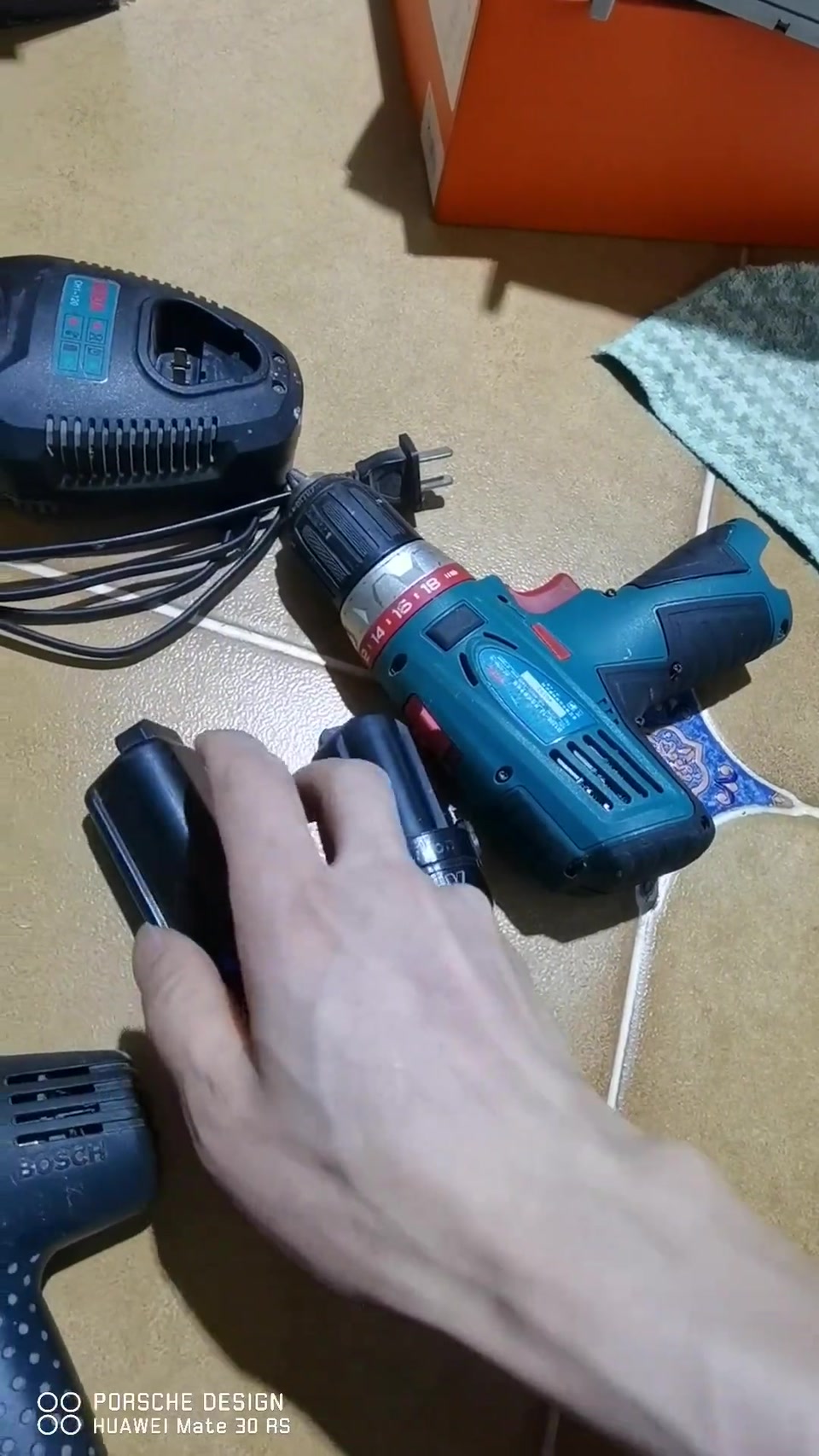

Un amigo regaló un juego de taladro (cargador + taladro + dos baterías) todo estropeado: con una fuente de CC, en cuanto se enciende sale humo por detrás; al abrirlo, el motor está en cortocircuito por dentro; las baterías también se estropearon por la corriente elevada. El creador tenía a mano un taladro Boda que no quería (ya desmontado, funcionaba mal, lento y sin velocidad alta), así que le sacó el motor para sustituir el averiado y luego cambió las baterías. Celdas elegidas: celdas de potencia de 2500mAh 12C, con solo 12mΩ de resistencia interna, tres. El pack original es bastante complicado, cables por todas partes y un control de temperatura; el método del creador es no desmontarlo del todo al soldar por puntos, para no perder la pista de qué cable es cuál, y soldar directamente sobre las posiciones originales. Este tipo de tira de níquel también se suelda con esta soldadora pequeña y ligera, y una vez soldada no se arranca. Montaje y prueba: la primera vez el motor no quedó bien colocado y faltaban dos tornillos; tras volver a montarlo, terminado. De paso compara los taladros que tiene: los sin escobillas son muy ruidosos, el de escobillas algo mejor. La segunda batería se hace igual: las celdas originales eran de solo 1300mAh, ahora de 2500mAh.
Resultado
| Objetivo | Reparar el taladro inalámbrico estropeado que regaló un amigo y sus dos baterías |
| Montaje | Cambio del motor del taladro + dos packs de 3 celdas con celdas nuevas de 2500mAh 12C |
| Resultado | Con el motor cambiado gira con normalidad, las dos baterías renovadas · verificado en el vídeo: Prueba de giro tras la reparación a los 132–146 s; segunda batería terminada a los 178–186 s |
Pasos8 pasos · toca un fotograma para saltar

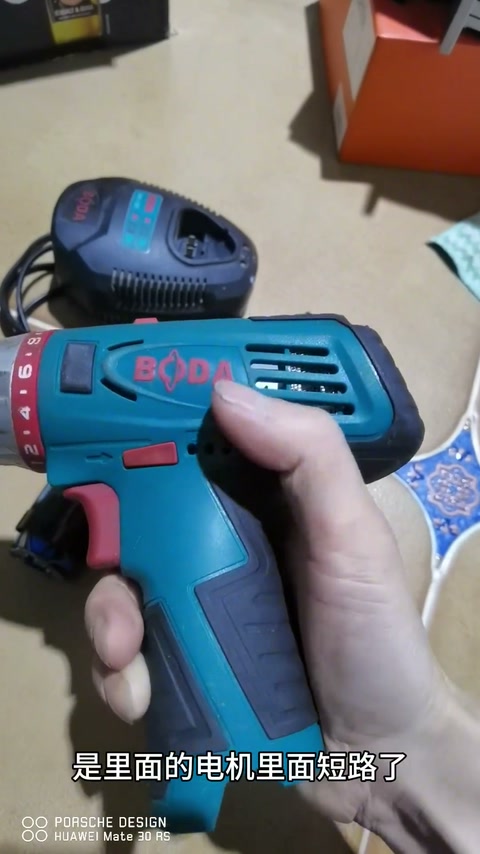

1. Diagnóstico: motor en cortocircuito echando humo, baterías muertasTodo el juego de taladro está estropeado; conectado directamente a una fuente de CC, en cuanto se enciende sale humo por detrás, y al abrirlo el motor está en cortocircuito por dentro; las dos baterías probablemente se estropearon por la corriente elevada.
00:01 – 00:31

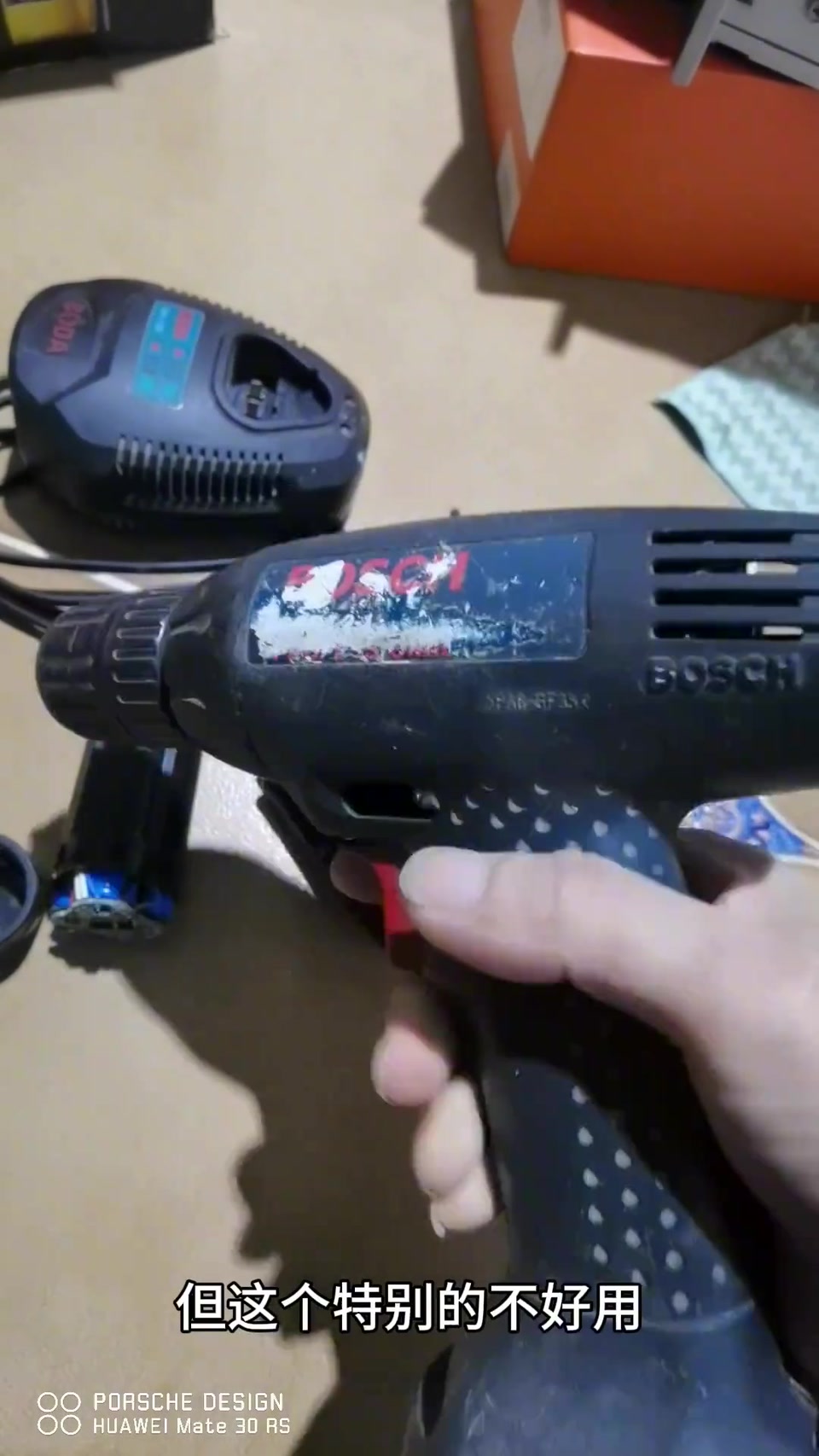

2. Sacar el motor de un taladro Boda viejo para el cambioTiene a mano un taladro Boda que no quiere, ya desmontado y sin interruptor; el motor está bien pero es lento, sin velocidad alta; justo para sacarle el motor y sustituir el averiado.
00:31 – 00:57

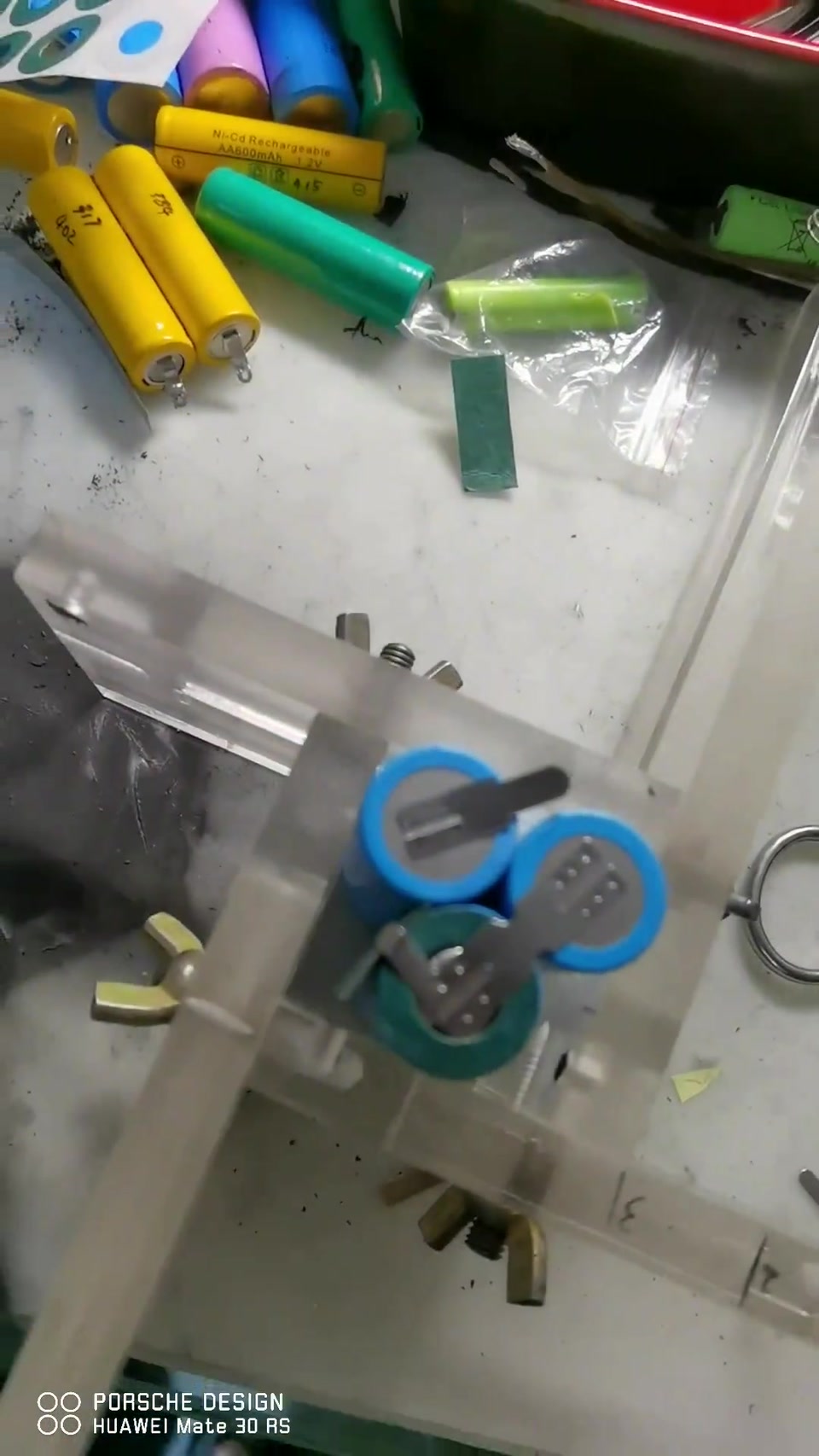

3. Elegir celdas: de potencia, 2500mAh 12C, 12mΩ, tresPrimero la batería; celdas de potencia de 2500mAh 12C, con solo 12mΩ de resistencia interna, tres.
00:58 – 01:09

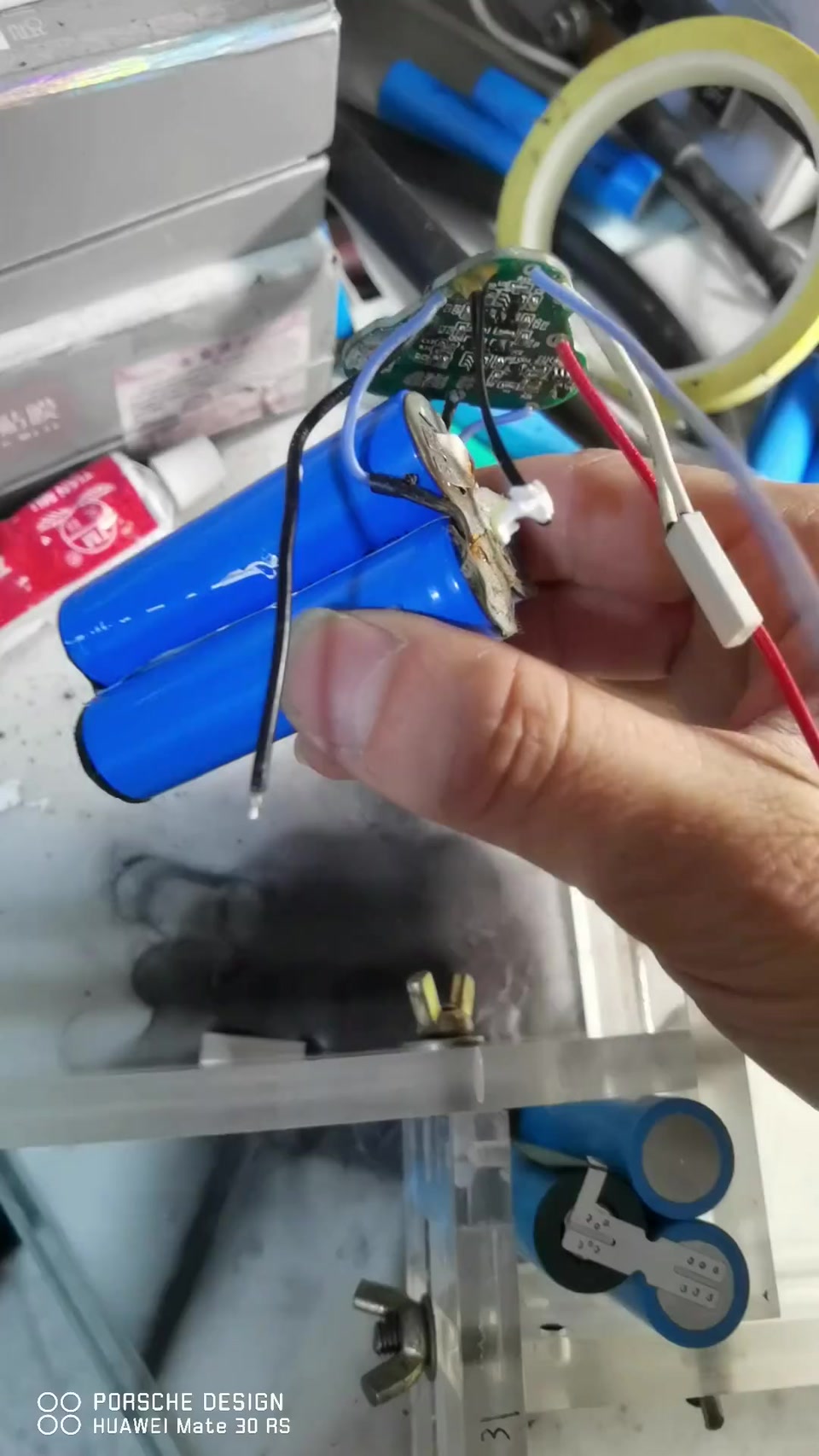

4. El pack original tiene muchos cables y control de temperatura: no desmontarlo, soldar en su sitioLa batería original es bastante complicada, cables por todas partes y control de temperatura; hay demasiados cables, así que al soldar por puntos no hay que desmontarla entera, para no confundir cuál es cuál: se suelda directamente sobre la posición original.
01:09 – 01:28
5. Soldadora compacta sobre la tira de níquel: no se arrancaEste tipo de tira de níquel también se suelda con esta soldadora; la soldadora es pequeña, ligera y fácil de llevar; una vez soldada no se arranca.
01:28 – 02:12

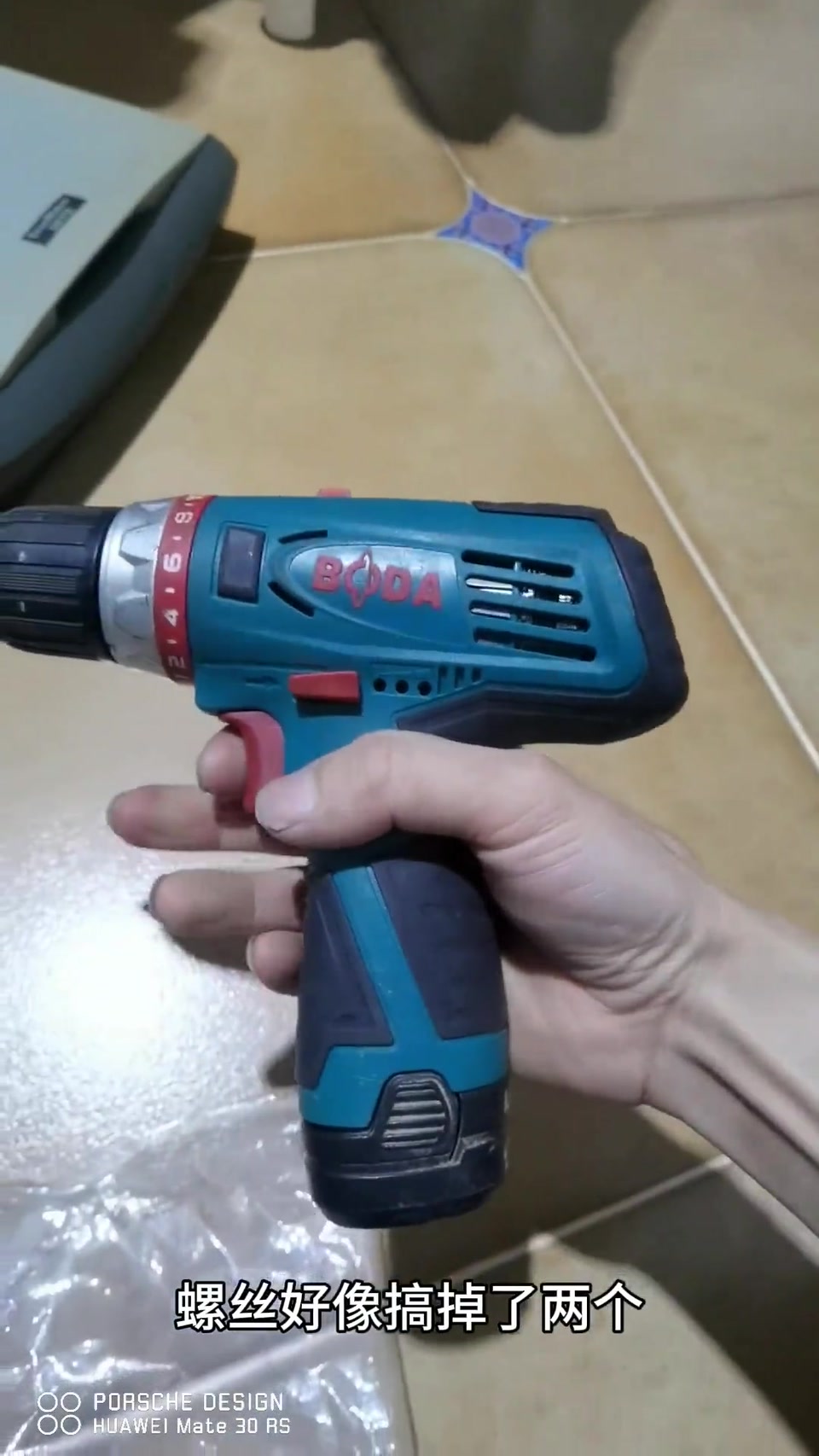

6. Montaje y prueba: motor mal colocado, faltan dos tornillos; se vuelve a montar y terminadoYa está reparado; los tornillos de atrás no estaban apretados y parece que se cayeron dos; antes el motor no estaba bien colocado, tras volver a montarlo funciona.
02:12 – 02:26

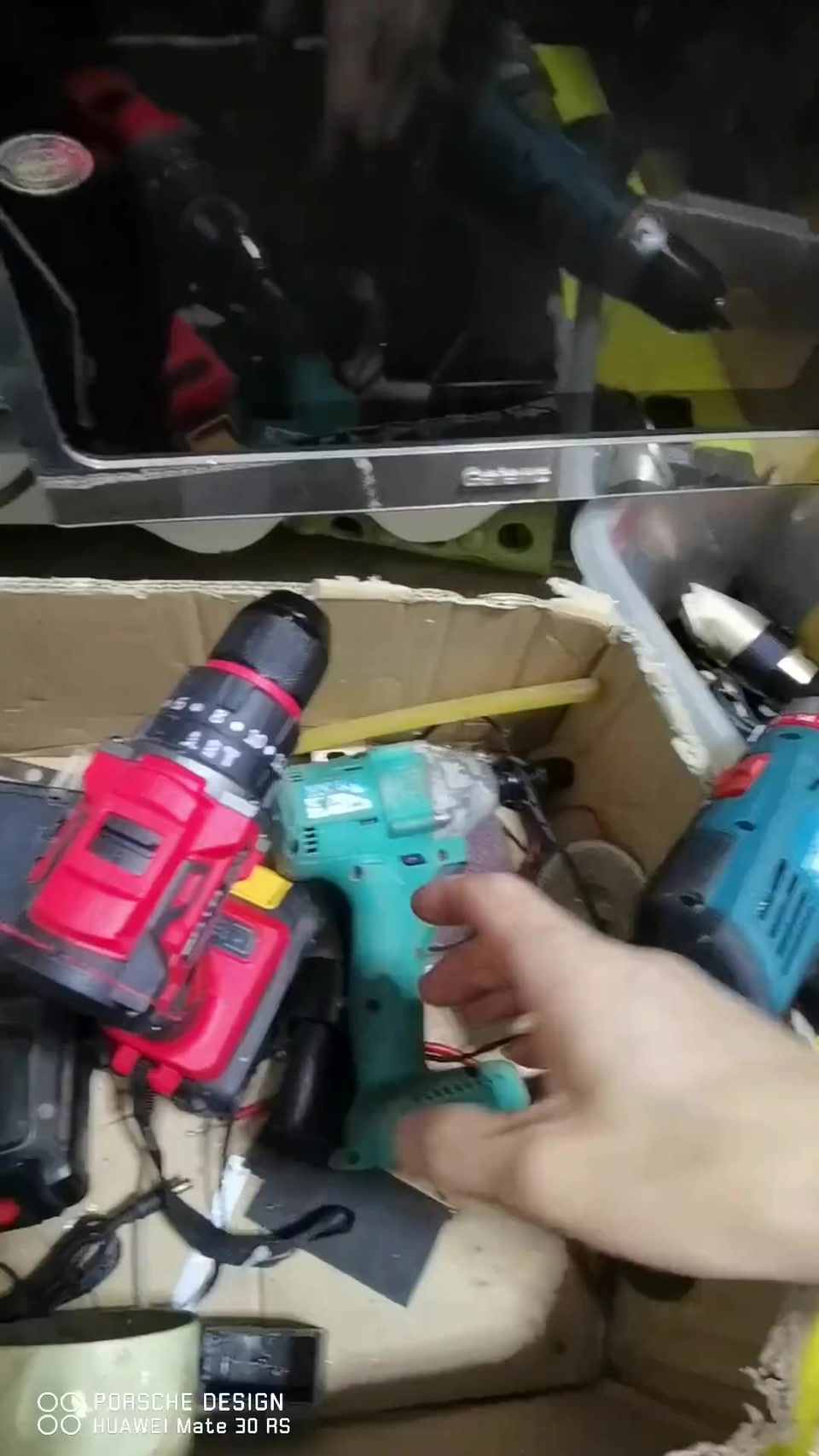

7. Comparación de taladros: los sin escobillas son ruidosos, el de escobillas algo mejorUn vistazo a los taladros que tiene: los sin escobillas (dos) son muy ruidosos al usarlos, el de escobillas es algo mejor.
02:26 – 02:58

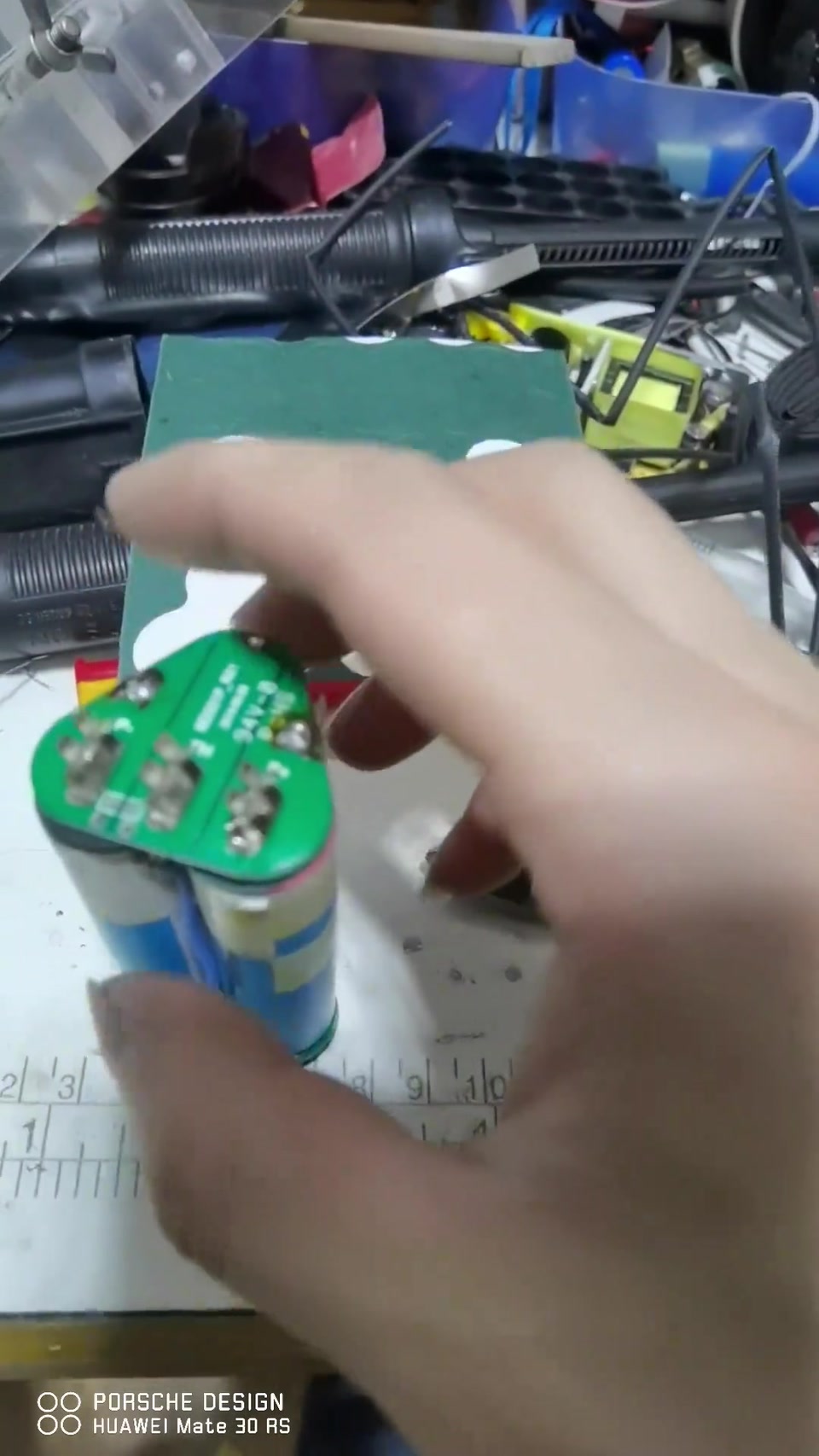

8. Segunda batería: 1300 → 2500mAhLa segunda batería también está hecha; para uso propio, claro que se usan las mejores celdas; antes tenía solo 1300mAh, ahora 2500mAh.
02:58 – 03:21
Lista de materiales
| Juego de taladro inalámbrico estropeado ×1 | Taladro + cargador + 2 baterías · Aparato a reparar |
| Taladro Boda viejo ×1 | Donante del motor · Motor de recambio |
| Celdas de potencia ×6 | 2500mAh 12C 12mΩ · 3 por batería, dos baterías |
| Soldadora por puntos compacta (H1) ×1 | Soldar por puntos la tira de níquel en su sitio |
| Fuente de alimentación de CC ×1 | Diagnóstico con alimentación |
Medido en cámara
| Resistencia interna de la celda | 12 mΩ 01:06 |
Consejos del creador
- Pack original con muchos cables y control de temperatura: no lo desmonte entero, suelde en su sitio sobre las posiciones originales para no confundir los cables 01:17
- Un taladro inalámbrico pide mucha corriente: elija celdas de potencia de 12C y fíjese en la resistencia interna 01:04
- Un motor en buen estado de una herramienta vieja se puede aprovechar como recambio 00:45
Errores comunes
- El motor no quedó bien colocado y faltaban dos tornillos; hubo que montarlo otra vez 02:18
- Un motor en cortocircuito estropea las baterías con la corriente elevada 00:19
Seguridad con litio
- Una herramienta averiada echa humo al conectarla: haga el diagnóstico con una fuente de CC regulable 00:14
